图像法测量仪采用工业相机远距离拍照和图像处理的测量方式在穿孔机出口测量直径和长度，并根据输入重量和测量尺寸计算钢管壁厚尺寸。

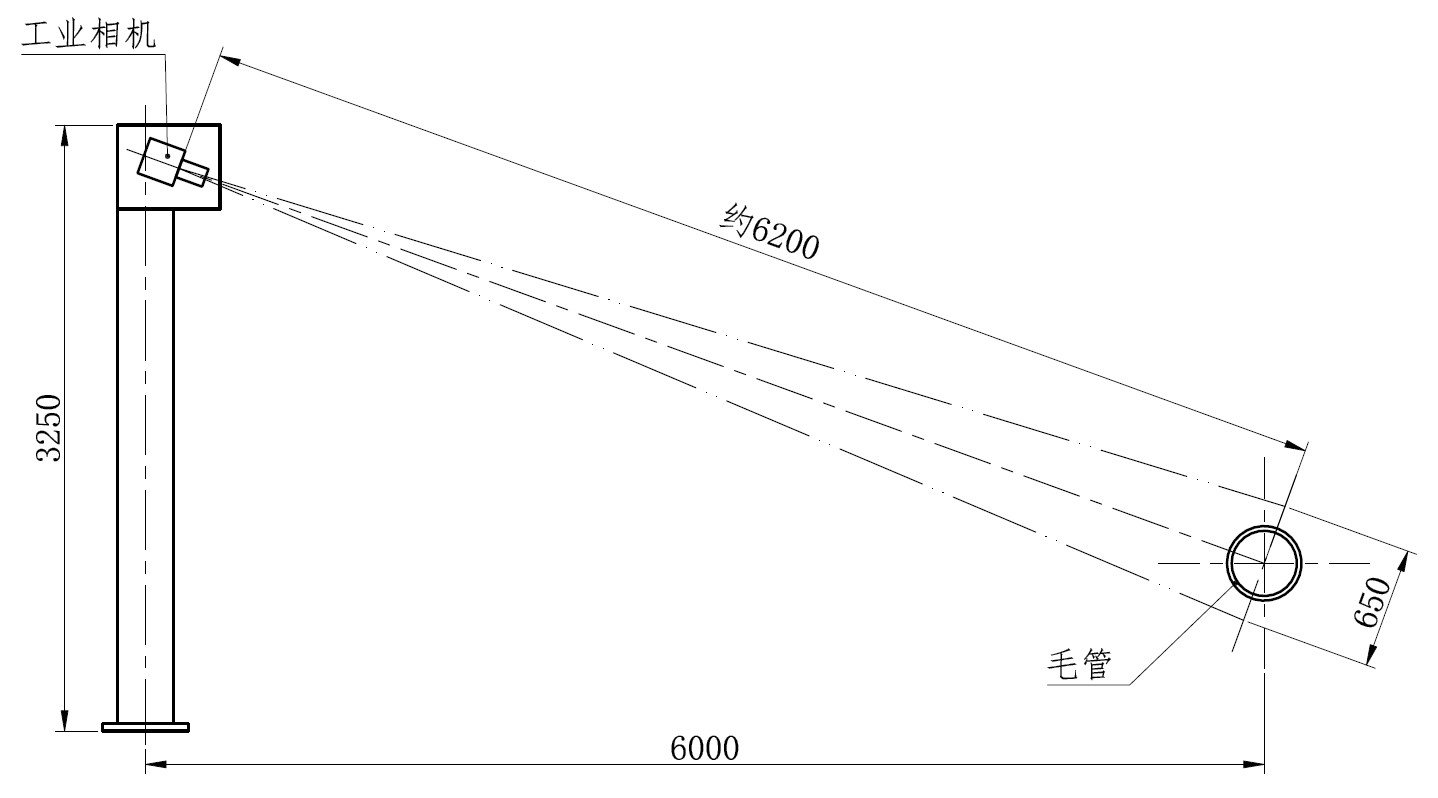

直径相机的布置形式

本方案中，被测毛管外径范围为φ220～450mm，测量直径的相机视野确定为650×490mm。结合相机分辨率可计算得出每个像元理论上代表0.2mm的实际尺寸。结合系统误差和毛管抖动造成的误差，设备的测量精度可以达到±0.6mm。通过现场勘查，测量直径的相机安装在穿孔机出口侧面控制室附近的立柱上（立柱由我公司提供），测量穿孔机出口毛管直径。由于拍摄物距很大而毛管在穿孔过程中抖动范围很小，不需要在增加检测物距的相机。

测长相机的布置

通过现场勘查和与现场人员技术交流，毛管测长在运管小车将毛管运至精轧工位且毛管翻转至精轧机入口时进行。测长相机安装在车间的H型钢立柱上，在两个立柱之间加装横梁安装测长相机，横梁由我公司负责提供。

被测毛管长度范围为5000～11000mm，长度差值为6000mm，在测量位置毛管的一端靠近精轧机入口，另一端根据毛管长度不同位置不同。为精确测量毛管的长度，本方案采用3台工业相机相机进行测量。其中一台检测位置比较固定的精轧机入口端面，初步设定视野长度1600mm；2台检测位置跨度比较大的另一个端面，每台相机的视野长度为3600mm。根据现场勘查，相机的拍摄物距约为18m。

长度测量时，在毛管翻入测量位置过程中随着毛管与相机距离的靠近，长度尺寸有一个渐变的过程。当翻入测量位置后，毛管有几秒钟的停顿，系统将自动选择毛管停顿状态下的长度尺寸作为测量结果。

通过特殊算法，采用工业相机对毛管的外径与长度进行在线检测，并详细显示所测数据，对钢管的质量提升有很大帮助，这是一款可同时检测长度与直径的设备，对钢管生产企业帮助非常大。
